Высоконапорные трубные насосы 3HD95K-GSBD10-3.5

Высоконапорные трубные насосы 3HD95K-GSBD10-3.5

Подходит для перекачивания сред с высоким содержанием твердых частиц и высокой вязкостью, таких как водоугольная суспензия, рудный шлам и др.

Отправить заявку



Описание

маркер

Обзор поршневых насосов

Представление продукта:

Поршневые насосы Дэпамуu можно назвать ведущими в мире, они спроектированы в соответствии с международным стандартом API674. Многие используемые патенты представляют передовой уровень технологий в мире. Поршневые насосы Дэпаму подходят для различных сложных условий эксплуатации и обеспечивают точную и надежную подачу материалов.

Превосходство поршневых насосов Дэпаму обусловлено прочной технической базой компании. Плунжерные поршневые насосы высокого давления, разработанные и произведенные Дэпаму, имеют компактную конструкцию, безопасны и надежны в работе, что делает их широко востребованными в соответствующих областях применения. Технологические мембранные насосы высокого давления гарантируют отсутствие утечек при транспортировке таких сложных сред, как токсичные, вредные, легковоспламеняющиеся или абразивные вещества, независимо от различных требований в разных отраслях. Конструкция головки технологического трубчатого насоса высокого давления специально разработана для перекачивания сред с высоким содержанием твердых частиц, таких как водоугольная суспензия и рудная пульпа.

Особенности продукта:

Приводной конец отличается высокой эффективностью и долговечностью, имеет различные типы передачи, в том числе:внешний редуктор, встроенные червячные передачи, внешний шкив и встроенные двойные косозубые шестерни. Множество вариантов передачи могут удовлетворить различные сложные условия эксплуатации.

Конструкция гидравлического конца включает: плунжерный тип, плоский мембранный тип и трубчато-мембранныйтип. Головка насоса с мембранной конструкцией обеспечивает отсутствие утечек рабочей среды и обладает превосходной коррозионной стойкостью.

Возможна полная интеллектуальная автоматизация процесса с онлайн-мониторингом и управлением давлением, расходом, нагревом, вибрацией и состоянием мембран на предмет их повреждений.

Возможно индивидуальноепроектирование под различные условия эксплуатации заказчиков.

технологических трубчатых насосов высокого давления (1)

Опция:

Особенности привода с внешним редуктором:

Гибкое передаточное отношение, может адаптироваться к различным требованиям скорости насоса

Гибкая компоновка, возможна установка горизонтального параллельного вала, горизонтального пересекающегося вала, вертикального редуктора и т.д., что позволяет эффективно использовать пространство на месте

За счет изоляции редуктора и амортизации муфты снижается удар циклической нагрузки насоса на приводной электродвигатель

Упрощается конструкция приводной части насоса, снижается нагрев, уменьшается сложность техобслуживания и ремонта оборудования

Предотвращается негативное влияние высокой нагрузки коленчатоговала насоса на редукторный механизм

технологических трубчатых насосов высокого давления (2)

Особенности встроенной червячной передачи:

Высокая степень интеграции: электродвигатель установлен на верхней части корпуса, только опоры корпуса соприкасаются с фундаментом, что снижает требования к установке оборудования

Большое передаточное отношение одной ступени червячной пары, компактная конструкция, малая занимаемая площадь оборудования

Плавная работа червячной передачи, низкий уровень шума и вибрации при работе

технологических трубчатых насосов высокого давления (3)

Особенности привода с внешним шкивом:

Простая конструкция ременной передачи, удобство установки, техобслуживания и регулировки

Ремень обладает эластичностью, может поглощать удары нагрузки насоса, обеспечивая плавную работу с низкой вибрацией

Имеет определенную степеньзащиты от перегрузки: в случае перегрузки насоса ремень может проскальзывать, предотвращая повреждение электродвигателя

Простая конструкция, удобное обслуживание, особенно подходит для мест применения с длительным автоматическим режимом работы без присмотраперсонала

технологических трубчатых насосов высокого давления (4)

Особенности встроенной передачи с двойными косозубыми шестернями:

Привод с двойными косозубыми шестернями не создает осевых сил, обеспечивает автоматическое центрирование, коленчатый вал работает плавно без осевого перемещения, увеличивая срок службы подшипников.

Передача с косозубыми шестернями имеет высокий коэффициент зацепления, большой крутящий момент, равномерную передачу мощности, небольшое воздействие на зубья, низкий уровень шума при работе оборудования.

Редуктор интегрирован внутри корпуса, компактная конструкция с высокой степенью интеграции, занимает мало места.

Прямой привод с двойными косозубыми шестернями, короткая цепь передачи мощности с низкими потерями, более высокая эффективность работы насоса.

Ведущий вал может быть напрямую соединен с масляным насосом, при принудительной смазке дополнительный электродвигатель не требуется.

технологических трубчатых насосов высокого давления (5)

Области применения продукции:

Подходит для: нагнетательных насосов для нефтяных и газовых месторождений, насосов для впрыска полимеров, насосов для подачи бутандиола, насосов для аминокарбоновой кислоты, насосов для жидкого аммиака, медно-аммиачных уксуснокислых насосов, насосов для жидкой углекислоты, насосов для моноаммонийфосфата, насосов для закачки метанола, насосов для гидрирования в процессе переработки нефти, мембранных насосов для водоугольной суспензии, насосов для очистки труб, насосов для нагнетания воды в угольные пласты, насосов для очистки под высоким и сверхвысоким давлением, технологических насосов для удобрений, насосов для нагнетания воды в соляные шахты, насосов для жидкого метанола, насосов для удаления фосфора из воды под высоким давлением в металлургии, насосов высокого давления для гидравлических прессов и т.д.

Типовая схема установки технологического трубчатого насоса высокого давления:

технологических трубчатых насосов высокого давления (6)

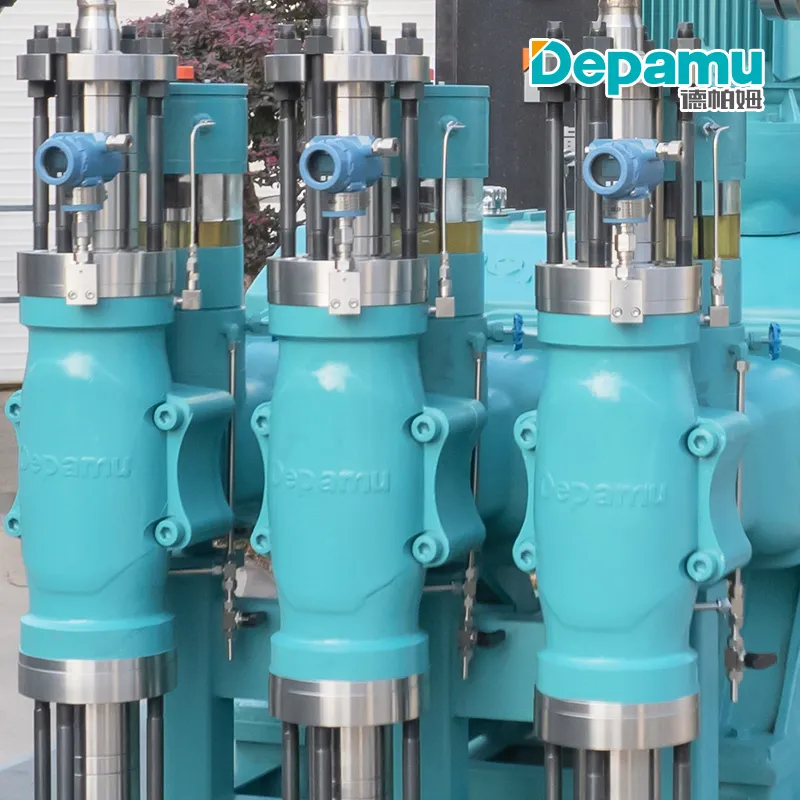

Представление технологических трубчатых насосов высокого давления

Принцип работы:

Привод через редуктор снижает скорость и увеличивает крутящий момент, приводя во вращение коленчатый вал. Затем через кривошипно-шатунный механизм вращательное движение коленвала преобразуется в возвратно-поступательное движение поршня, который толкает гидравлическое масло в гидравлической камере.

Гидравлическое масло передает тягу и объемные изменения от поршня, прикладывая их к трубчатой мембране. Трубчатая мембрана периодически сжимается под действием силы, передаваемой гидравлическим маслом, при этом ее внутренняя среда периодически сжимается и расширяется, вызывая изменение объема. В сочетании с комплектом обратных клапанов на входе внизу и комплектом обратных клапанов на выходе вверху обеспечивается непрерывная подача материала.

Особенности продукта:

Прямой проточный конец, в камере головки насоса нет мертвых зон, что особенно подходит для перекачивания высоковязких сред с частицами

Шатун оснащен роликовыми подшипниками, может работать на низких оборотах (номинальная скорость может быть <60 об/мин), линейная скорость поршня мала, среда не легко кавитирует

Трубчатая мембрана обеспечивает изоляцию, материал не контактирует с головкой насоса, без износа и утечек

Модульная конструкция с кассетными впускными/выпускными клапанами облегчает техническое обслуживание

Большой расход, малые пульсации, высокое давление подачи

Имеет функцию сигнализации разрыва трубчатой мембраныдля удобного контроля рабочегосостояния

Системаавтоматического дренажа позволяет быстро опорожнять оборудование и доливать масло, повышая эффективность работы и экономя время.

Технические характеристики:

Расход: 1–450 м³/ч

Давление: 0–34,5 МПа

Температура: ≤120 °C

Вязкость: <1500 сП

Содержание твердых частиц в среде: ≤80 %

Выбор материалов:

Варианты включают 304, 316, 316L, 2Cr13, дуплексную нержавеющую сталь, титановый сплав и другие металлические материалы.

Области применения:

Широко используется в нефтехимической промышленности, углехимии, литиевых батареях, новых материалах, горнодобывающей металлургии, энергетической, экологической и фармацевтической и других отраслях. Особенно подходит для перекачивания сред, содержащих частицы и имеющих высокую вязкость.

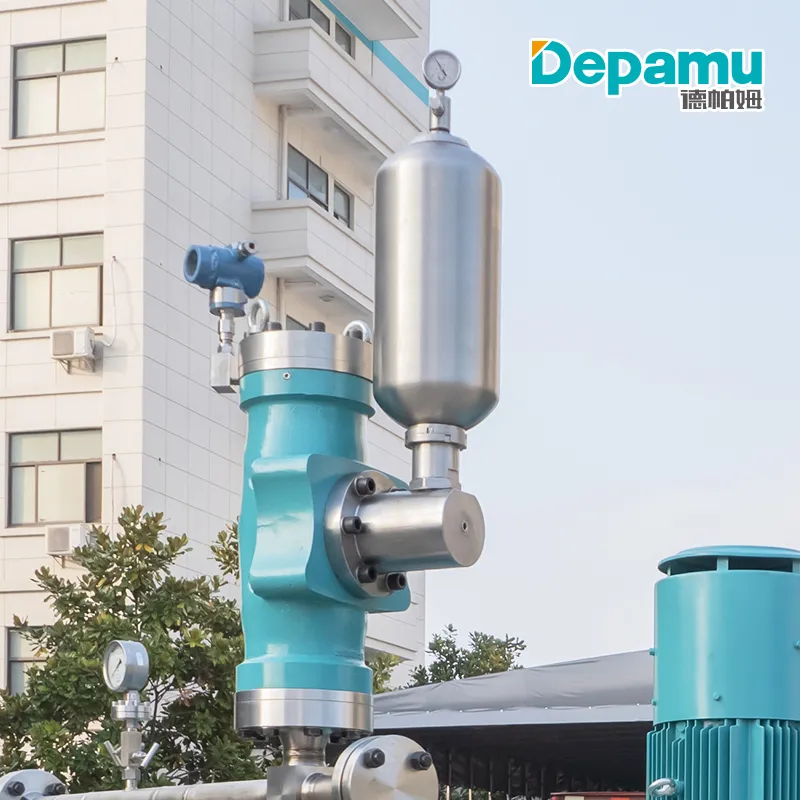

Патентованный комбинированный демпфер пульсаций с трубкой и мембраной

На выходе технологического трубчатого насоса высокого давления может быть установлен комбинированный демпфер пульсаций с трубкой и мембраной. Этот демпфер специально разработан для перекачивания сред, содержащих частицы, с высоким содержанием твердых веществ и высокой вязкостью. Его уникальная конструкция обеспечивает изоляцию перекачиваемой среды от мембраны демпфера и других структурных элементов, гарантируя длительную и стабильную работу демпфера.

Часть комбинированного демпфера, контактирующая со средой, имеет такую же конструкцию, как головка трубчатого насоса, что обеспечивает изоляцию среды от остальных структур демпфера. Прямая трубчатая конструкция гарантирует, что среда не будет накапливаться или осаждаться, обеспечивая стабильное подавление пульсаций.

Пульсации в трубопроводе выхода среды передаются через трубчатую мембрану и гидравлическое масло на мембранный демпфер, который их поглощает, тем самым подавляя пульсации потока в выходном трубопроводе. Мембранный демпфер постоянно работает в среде гидравлического масла, не контактируя со средой, поэтому он может работать долго и стабильно, без износа и утечек.

Система клапанов:

Комплект обратных клапанов имеет быстросъемную конструкцию, позволяющую заменять клапаны без демонтажа трубопроводов и головки насоса

Комплект двухклапанов обеспечивает двойную защиту. На входе и выходе используются двойные обратные клапаны, предотвращающие колебания потока при случайной блокировке крупными частицами в рабочей среде

Обратные клапаны с демпфирующей конструкцией. На седле клапана установлен мягкий демпфирующий элемент, уменьшающий удар при возврате шара клапана и эффективно снижающий рабочий шум

Конструкция обратного клапана с вторичным уплотнением. Помимо жесткого уплотнения, образуемого при контакте седла клапана с шариком, демпфирующая прокладка образует вторичное уплотнение с шаром клапана. Это вторичное уплотнение эффективно снижает износ и эрозию шара и седла клапана, продлевая срок службы комплектаобратных клапанов

технологических трубчатых насосов высокого давления (9)

Система управления гидравлическим маслом:

В трубчатом насосе встроенная система подпитки масла, выпуска воздуха и сброса давления, при этом компоненты управления взаимодействуют друг с другом. Она может автоматически и интеллектуально поддерживать стабильный уровень гидравлического масла в гидравлической камере, обеспечивая длительную работу насоса с постоянным и неизменным расходом на выходе.

технологических трубчатых насосов высокого давления (10)

Шатун с низкой скоростью и высокой нагрузкой:

Соединение шатуна с главным валом выполнено на роликовых подшипниках, которые имеют меньший коэффициент трения и более низкий коэффициент нагрева по сравнению с вкладышами подшипников. Кроме того, вкладыши работают за счет скользящего трения, и при низкоскоростной работе насоса не может образоваться масляная пленка - даже при активной смазке смазочным маслом под высоким давлением нормальная работа затруднена. Подшипники же работают за счет качения, и их смазывающие свойства не ухудшаются при низкоскоростной работе насоса. Использование подшипникового соединения полностью удовлетворяет требования трубчатого насоса к низкоскоростной работе и высокой несущей способности.

технологических трубчатых насосов высокого давления (11)

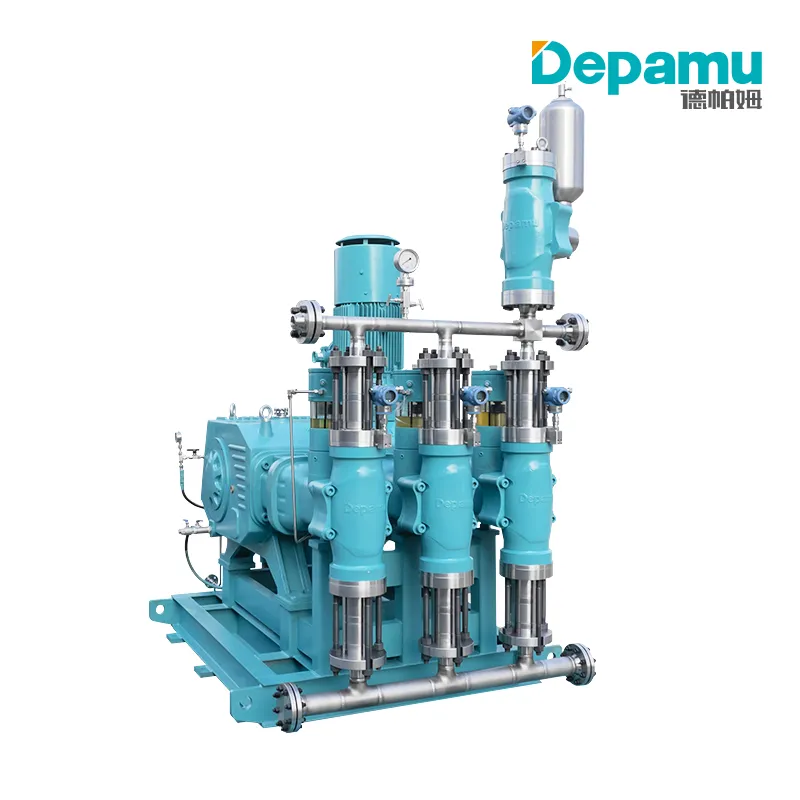

Краткое описание 3HD95K

Параметры производительности:

Расход: 2,74-32,14 м³/ч

Давление: 22-41,6 МПа

Основные области применения: Подходит для перекачивания сред с высоким содержанием твердых частиц и высокой вязкостью, таких как водоугольная суспензия, рудный шлам и др.

Тип монтажа: Горизонтальный широкий корпус, фиксированное положение

Способ привода: Внешний редуктор
